控制電纜
Control Cable
 產品用途
適用于交流額定電壓Uo/U為450/750V及以下的控制，監控回路及保護線路。
 執行標準
GB/T 9330-2008（參照采用IEC227耐電壓優于IEC227）
Q/321002 LLA08-2009額定電壓450/750V以下（低）鹵低煙阻燃控制電纜。
GB/T 19666-2005阻燃和耐火電纜通則。
 使用特性
 額定電壓Uo/U：450/750V
 工作溫度：一般型最高不超過70℃；
 交聯聚乙烯最高不超過90℃.
 最低環境溫度：固定敷設-40℃；
 非固定敷設-15℃.
 最小彎曲半徑：無鎧裝電纜應不小于電纜外徑6倍；
 有鎧裝電纜應不小于電纜外徑12倍。
 技術指標

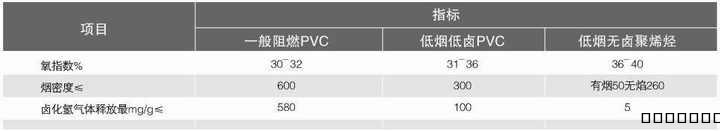

 表1 各種材料阻燃技術指標

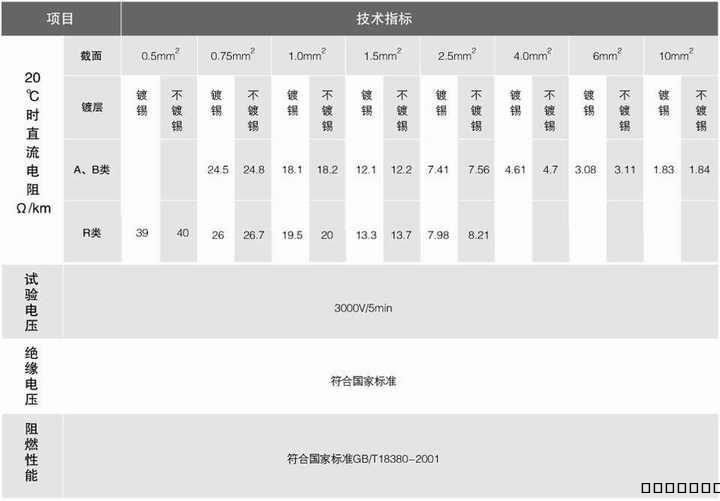

 表2 產品主要技術指標
絕緣線芯標志
本廠可提供的色標有白、紅、黑、黃、藍、綠、橙、灰、棕、紫十種。一般情況下，本廠都是用數字標志區分。
 表3 交聯性能指標
表4 屏蔽控制電纜抑制系數

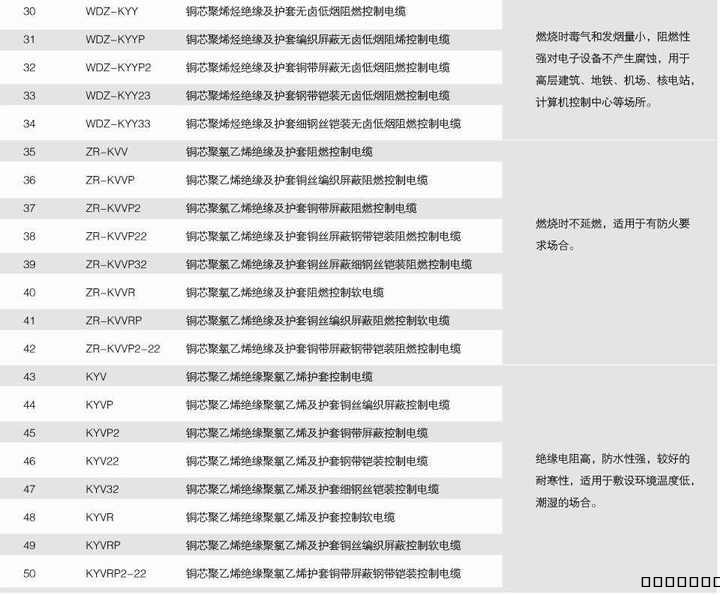

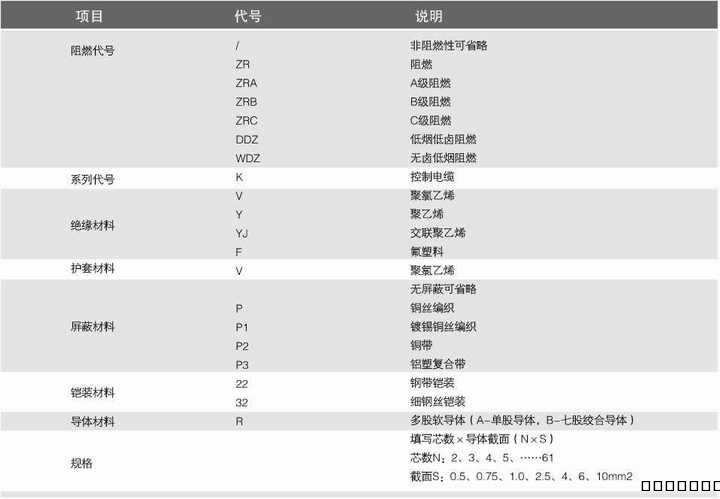

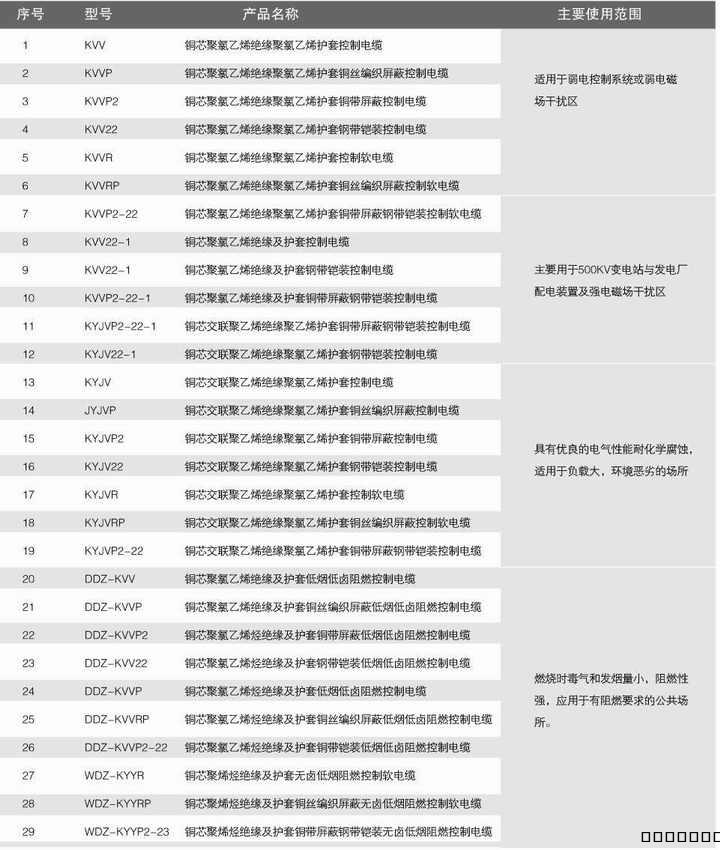

 產品型號及名稱
例1： 銅芯聚氯乙烯絕緣和護套，14芯A類導體1.5mm2截面銅帶屏蔽的控制電纜表示為：KVVP2 14×1.5(A)
例2： 銅芯交聯聚氯乙烯絕緣和聚氯乙烯護套，14芯B類導體4.0mm2截面銅絲編織屏蔽控制電纜表示為：KVJVP2 14×4(B)

交貨長度
成卷長度為100m，成盤長度應不小于100m
24芯及以下；允許長度不小于20m的短段電纜交貨，其數量應不超過交貨總長度的5%.
24芯以上：允許長度不小于20m的短段電纜交貨，其數量應不超過交貨總長度的10%.
允許根據雙方協議長交貨。長度計量誤差不超過±0.5%.
|
