SYV型實芯聚乙烯絕緣，聚氯乙烯護套同軸射頻電纜
SYV series RF coaxial cable with Solid PE insulation & PVC sheath
·產品執行標準：
GBT14864-1993
Q/321002LLA03-2009
·產品用途
適用于無線電通訊廣播設備的有關無線電電子設備中傳輸射頻信號
·使用條件
1.使用溫度：-40℃~+65℃
2.相對濕度：40℃時達98%
3.安裝敷設溫度不低于-15℃
4.允許最小彎曲半徑：
室內不小于……5倍的電纜外徑
室外不小于……10倍的電纜外徑

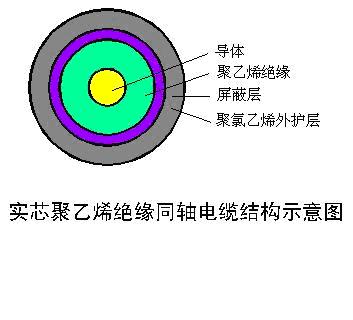

·結構示意 (由內到外)
導體
聚乙烯PE絕緣
鋁箔屏蔽
銅絲編織屏蔽
聚氯乙烯PVC護套
·主要技術性能
絕緣電阻不小于……10000MΩ.km
50Ω電容不大于……115PF/m
75Ω電容不大于……76PF/m
#交貨長度
成品交貨一般為100m，允許有10%的短線段交貨，最短不小于10m.

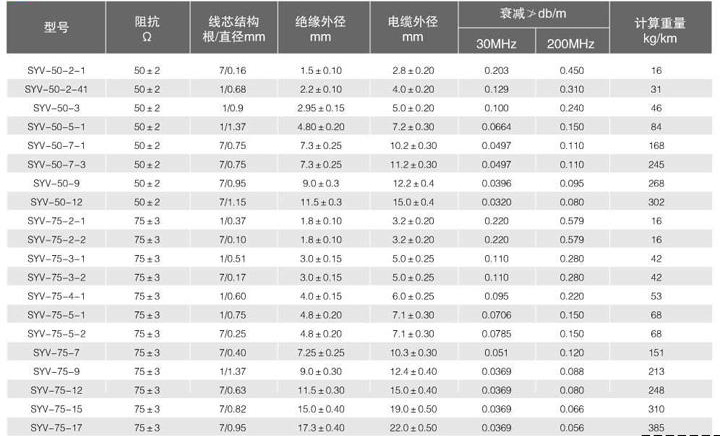

·技術參數
若所需型號規格未在以下表格中列出，請聯系我們的技術員索取技術資料。
|
