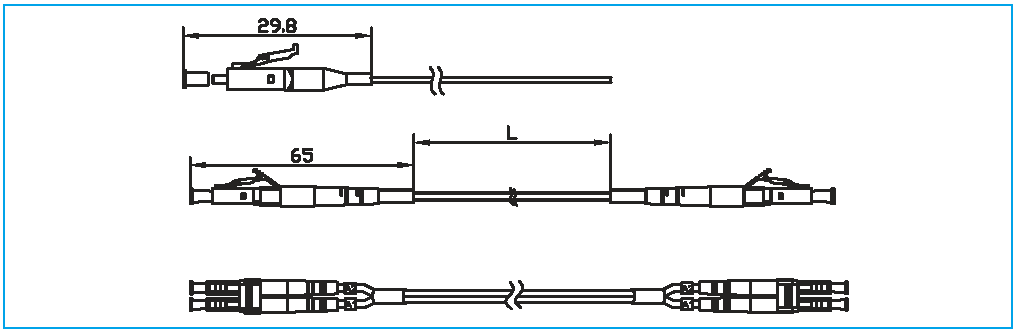

名稱：雙芯LC跳線 型號：LC/PC - LC/PC
|
|
|
|
|
|
|
|
LC連接頭用2.5mm插針和螺母相結合的特點，為了在高振動環境中的安全連接和測試結果的一致性。
|
LC連接頭用直徑為1.25un插芯,是標準插芯尺寸的一半， LC連接頭可用在單模APC、PC、UPC和多模3.0mm、2.0mmPC產品上，LC連接有標準的尾套適用于直徑為0.9mm的光纜。連接頭同時可用于單芯、雙芯（雙芯夾）產品上。
|
規格:
|
|
連接頭類型
|
LC/PC(UPC/APC)/SM(MM)/￠0.9(￠2.0/3.0)
|
|
光纖類型
|
單模
|
多模
|
|
光纜直徑
|
￠0.9mm、￠2.0mm、￠3.0mm
|
￠0.9mm、￠2.0mm、￠3.0mm
|
|
插損
|
PC≤0.20dB
UPC≤0.20dB
APC≤0.30dB
|
PC≤0.30dB
|
|
回損
|
PC≥40dB
UPC≥50dB
APC≥60dB
|
NA
|
|
工作環境
|
-40℃ to +75℃
|
-40℃ to +75℃
|
|
端面幾何尺寸
|
曲率半徑:
7-25(PC/UPC) 5-12(APC)
頂點偏移 : 0-50um
光纖凹陷 : -100 to +100nm
|
NA
|
|
特點
|
●對精度高 ●符合ROHS
●材料完全符合 UL 94V-0的要求 ●緊湊抗拉型結構設計
|
|
連接頭安全符合TIA/EIA、Telcodia和IEC標準
|
|
技術性能
|
標準
|
|
|
影響
|
|
|
|
機械性能
|
插拔次數：500
|
|
<0.2dB 變化量
|
|
|
振動試驗
|
頻率范圍：10-55Hz，0.75振幅
|
<0.2dB 變化量
|
|
跌落試驗
|
跌落高度;1m, 跌落次數：5次
|
<0.2dB 變化量
|
|
光纜拉力
|
90N
|
|
|
<0.2dB 變化量
|
|
|
光纜扭轉
|
2.0-3.0直徑光纜：1.5kg-2.5kg
|
<0.2dB 變化量
|
|
高低溫試驗
|
-40℃ to +75℃,
12次循環
|
|
<0.2dB 變化量
|
|
|
低溫試驗
|
-40℃持續96小時
|
|
<0.2dB 變化量
|
|
|
高溫試驗
|
+70℃持續96小時
|
|
<0.2dB 變化量
|
|
|
|
